一、水泥窯過渡帶工況環境

　　過渡帶環境溫度較高，入窯后的物料進行充分加熱，但未能達到燒成狀態，受燒成帶影響，過渡帶處于熱工不穩定狀態。由于過渡帶溫度波動大，熟料內部液相量少、液相粘度不夠，造成窯皮時長時消，粘掛不牢，使襯磚長期裸露在高溫環境之中，直接經受高溫熟料的沖擊和磨損，與水泥熟料中熔體、硅酸鹽低熔物、窯氣中K2O、SO2、KCl等組分對高溫裸露襯磚的滲透、化學侵蝕，在溫度梯度和侵蝕層濃度梯度的作用下，襯磚變質層出現致密化，發生結構層變化，當窯內溫度場發生變化時，在熱應力和機械應力作用下，變質結構層極易發生開裂、脫落。襯磚壽命是新型干法窯的薄弱環節。

　　根據水泥窯過渡帶的工況環境，水泥回轉窯過渡帶對耐火材料，不僅要有較高的強度以抵御機械應力，較強的抗熱震穩定性以防止熱疲勞損害，還要有良好的高溫性能和抗侵蝕性。而鎂鋁尖晶石磚適合水泥窯過渡帶使用。

　　真金耐火生產的鎂鋁尖晶石磚，以其組織結構致密、抗侵蝕能力強、抗熱震穩定性高、荷載軟化溫度高等優點，深受廣大用戶的青睞。訪問 鎂鋁尖晶石磚

　　二、鎂鋁尖晶石磚特點

　　鎂鋁尖晶石磚是以方鎂石及尖晶石為主要礦物的高檔堿性耐火材料，經高壓成型、高溫燒結而成，同時添加改善制品內部結構的特定礦化劑的制品，還可根據使用工況和具體理化指標定制。

　　鎂鋁尖晶石磚的特點是常溫耐壓強度高、高溫結構強度高、熱震穩定性好、抗侵蝕能力強、耐磨性好、抗剝落性能強。

　　三、真金生產的鎂鋁尖晶石磚在過渡帶的應用

　　ZJMA-6適用于石灰窯及2500-5000t/d水泥回轉窯過渡帶

　　ZJMA-7適用于5000-7500t/d水泥回轉窯過渡帶

　　ZJMA-8適用于7500t/d以上水泥回轉窯過渡帶

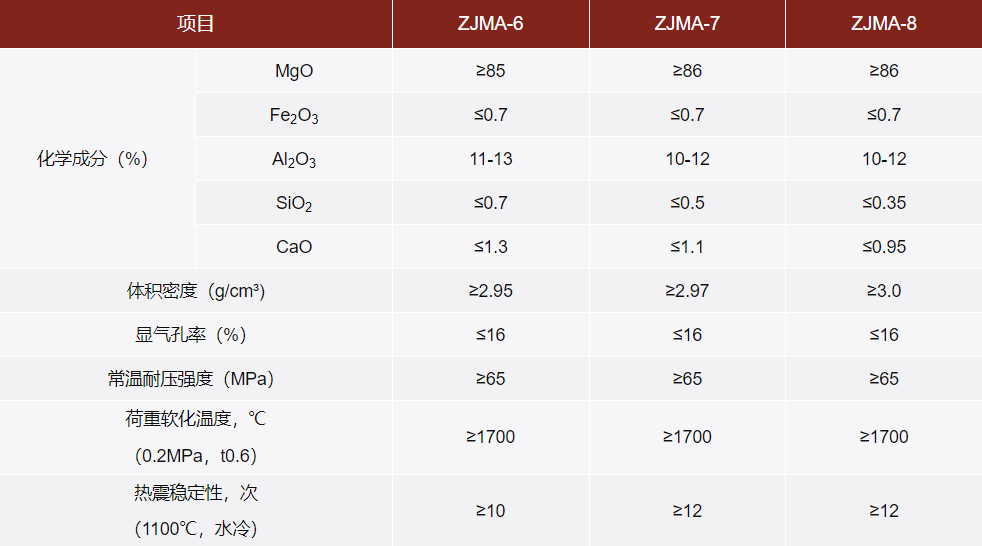

　　四、真金鎂鋁尖晶石磚的理化指標
